【板金加工（組立前） : アルミニウム A5052P ｔ2.0 試作加工（組立前の板金加工、ワイヤーカット部品6点）】

※写真は長井技研ホームページの製品紹介4にも掲載、更新しておきました。

写真手前の部品2点はワイヤーカット（ワイヤー加工）したので、ちょっと手間がかかりました。
手前左側は2箇所、手前右側の部品は中心に1箇所、凹になっている部分がありますが、ここは深さ1mm凹になっていて、これを組立てるとこの部分が1mm幅の貫通穴として機能するようになります。

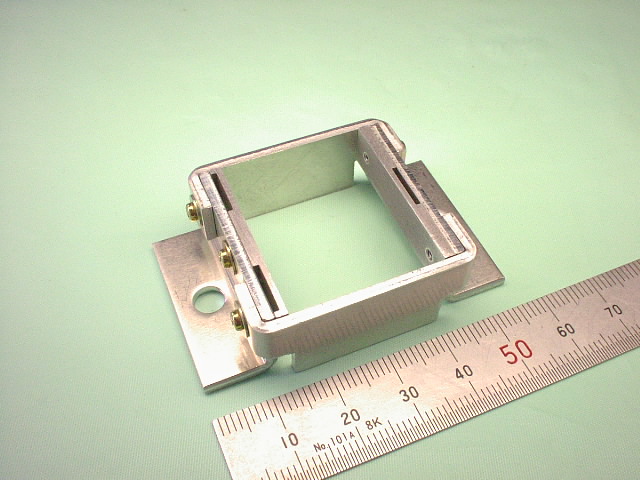

（上の組立後の写真）

このあたりと、コーナー曲げRを考慮してピッタリと組付けることがこの部品のポイントといったところでしょうか。

ワイヤーカット（ワイヤー加工）部品以外の4点の部品は、何れもシャーリングでカットして、ケトバシ（フートプレス）での穴あけや、M2タップ加工、プレスブレーキでの曲げ加工といったところですので、それほど難しい部品ではありません。

予想外に部品組立がかなり手間でしたが（＾＾；。
ナベビスがM2なんで、結構小さいものですから。

ありがたいことにご提案をご承諾しては頂いたものの、うまくいくのか多少不安もあったんですが、なんとかうまいこといったのでちょっとホッとしてます（＾＾）。
