2005年07月20日

スキマゲージ(シックネスゲージ) : SUS304 2B 板材で特注

SUS304 2B 板材から、スキマゲージ(シックネスゲージ)を特注頂いて製作しました。
先日、地元企業様ですが、ネット経由でご注文頂いたスキマゲージ(シックネスゲージ)です。

【スキマゲージ(シックネスゲージ) : SUS304 t2.5、t3.5】

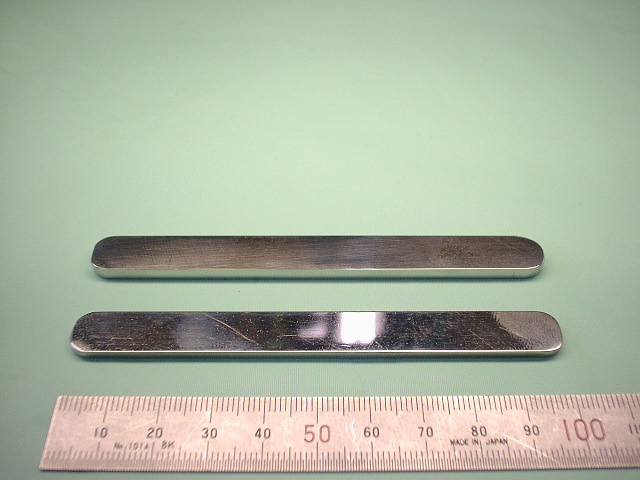

スキマゲージ(シックネスゲージ) : SUS304 2B  t2.5(写真手前)、t3.5(奥):板金加工、機械加工
スキマゲージ(シックネスゲージ) : SUS304 2B t2.5(写真手前)、t3.5(奥):板金加工、機械加工

製品写真は長井技研ホームページ製品紹介2にも掲載、更新しておきました。

スキマゲージ(シックネスゲージ)といっても、ご覧のように、ただの板切れですね。
この製品の場合は、ある特定のもののスキマ(すきま)だけを測るための簡易的なものなので、用途が限定された、まさにお客様からの特注ということです。

2本ありますが、1本は板厚がt2.5(写真手前)、もう一本がt3.5(写真奥)です。

t2.5の方はt2.5の板材(SUS304 2B)からカットしたものです。
ステンレス SUS304 2B は板材としては、t3.5は基本的には市中品ではありません。

そのため、t3.5の方はt4.0の SUS304 2B から、フライスして板厚をt3.5に加工しました。

尚、いずれも仕上げにバフ研磨してるので表面はピカピカです。(^^)

ちなみに・・・

スキマゲージ(すきまゲージ)は、JIS規格にもちゃんと規定があります。以下。

JIS B7524 すきまゲージ

スキマゲージ(すきまゲージ、シックネスゲージ)は読んで字のごとく、ある対象物間の間隔・隙間・厚さ(シックネス)を測定するのに用いられるものです。二平面の間隔(すきま、スキマ)を簡単にかつ正確に検査・測定することができます。自動車や発動機関のピストンやシリンダー部の間隔(スキマ)測定には欠くことのできない測定具です。
